Двухпоплавковый газовый реле QJ12-25 и QJ12-80
Газовое реле с двойным поплавком (Buchholz Relay) для масляных трансформаторов
Газовое реле (реле Бухгольца) — это устройство защиты, устанавливаемое на соединительном патрубке между главным баком трансформатора и расширительным баком (консерватором). Оно реагирует на два явления: постепенное накопление газа при слабых внутренних повреждениях и резкий бросок масла (волну) при тяжёлых авариях.
Серия QJ12 — это двухпоплавковая конструкция: верхний поплавок отвечает за сигнализацию (скопление газа), нижний — за отключение (бросок масла). В качестве выхода используются ртутные наклонные контакты; масляный щит (потоковая заслонка) отсутствует. Именно в этом заключается главное отличие от однопоплавковых реле типа QJ4.

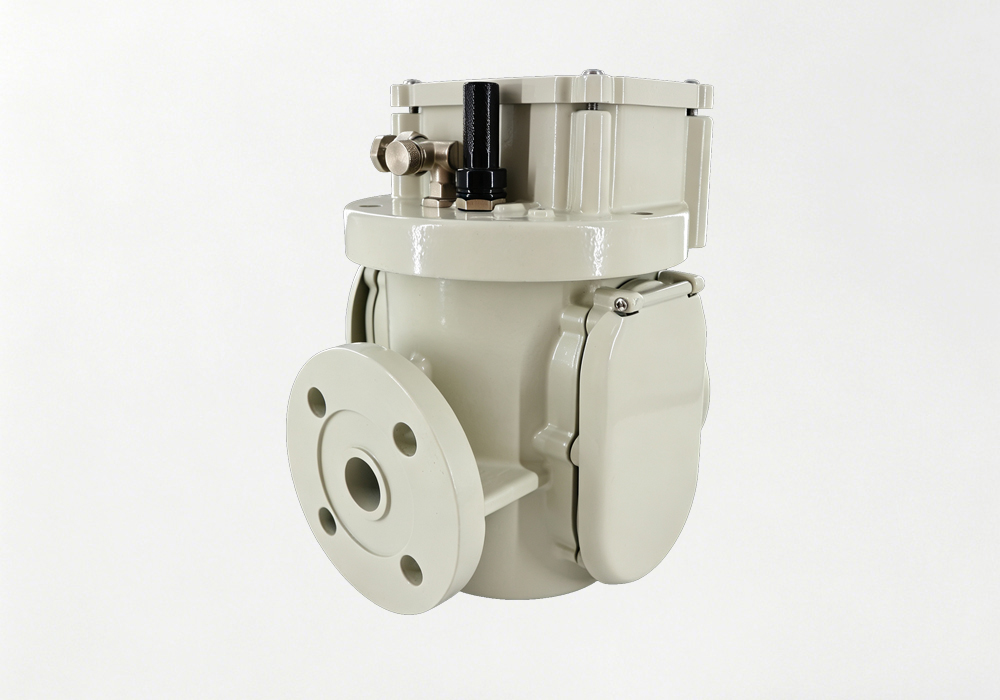

Рис.1 — Общий вид двухпоплавкового реле (заменить на фото изделия).
В нормальном режиме корпус реле полностью заполнен маслом, оба поплавка всплывшие, контакты разомкнуты.
Благодаря двум независимым поплавкам обеспечивается чёткое разделение ступеней защиты «сигнал — отключение», а отсутствие заслонки делает реле более чувствительным к малым расходам масла.
Рис.2 — Схема установки (главный бак → патрубок → реле → консерватор), с указанием уклона ≈2–4°.
Основные элементы (общие для QJ12-25 и QJ12-80):
QJ 12 — □
|
Код |
Значение |
|
QJ |
Газовое реле (реле Бухгольца) |
|
12 |
Номер исполнения (двухпоплавковая конструкция) |
|
□ (25 / 80) |
Номинальный диаметр присоединительного патрубка, DN (мм) |
Оба реле имеют одинаковый принцип действия и конструкцию; отличаются диаметром патрубка и, соответственно, диапазоном применения.
|
Параметр |
QJ12-25 |
QJ12-80 |
|
Присоединительный диаметр, DN |
DN25 |
DN80 |
|
Применение |
Средние и малые трансформаторы, компактные установки, реакторы |
Мощные силовые трансформаторы (≥750 кВ·А и выше), реакторы, конвертерные трансформаторы |
|
Объём срабатывания сигнализации (газ), см³ |
200–250 |
250–300 |
|
Срабатывание отключения (нижний поплавок / поток) |
Есть (нижний поплавок) |
Есть (нижний поплавок) |
|
Тип выхода |
Ртутный наклонный контакт ×2 (сухой контакт) |
Ртутный наклонный контакт ×2 (сухой контакт) |
|
Масляный щит (заслонка) |
Отсутствует |
Отсутствует |
|
Степень защиты корпуса |
IP65 |
IP65 |
|
Параметр |
Значение / Вариант |
|
Принцип действия |
Двойной поплавок (верхний — газ / нижний — поток масла) |
|
Контактный выход |
2×2 ртутных наклонных контакта (SPDT), герметичные |
|
Коммутируемое напряжение / ток |
~220 В / 1,5–3 А (по запросу другие значения) |
|
Объём газа сигнализации |
QJ12-25: 200–250 см³; QJ12-80: 250–300 см³ |
|
Порог срабатывания отключения (бросок масла) |
0,8–1,2 м/с (регулируется по согласованию) |
|
Рабочая температура |
−40 … +85 °C |
|
Корпус |
Алюминиевый сплав, литой, с защитным покрытием |
|
Степень защиты |
IP65 |
|
Стандарты |
МЭК 60076-1, ГОСТ Р 52719 (по согласованию) |
Для подготовки технического предложения укажите:
Пришлите чертёж патрубка (DWG / DXF / PDF) и паспорт трансформатора — подготовим предложение и технический проект в течение 24 часов.
