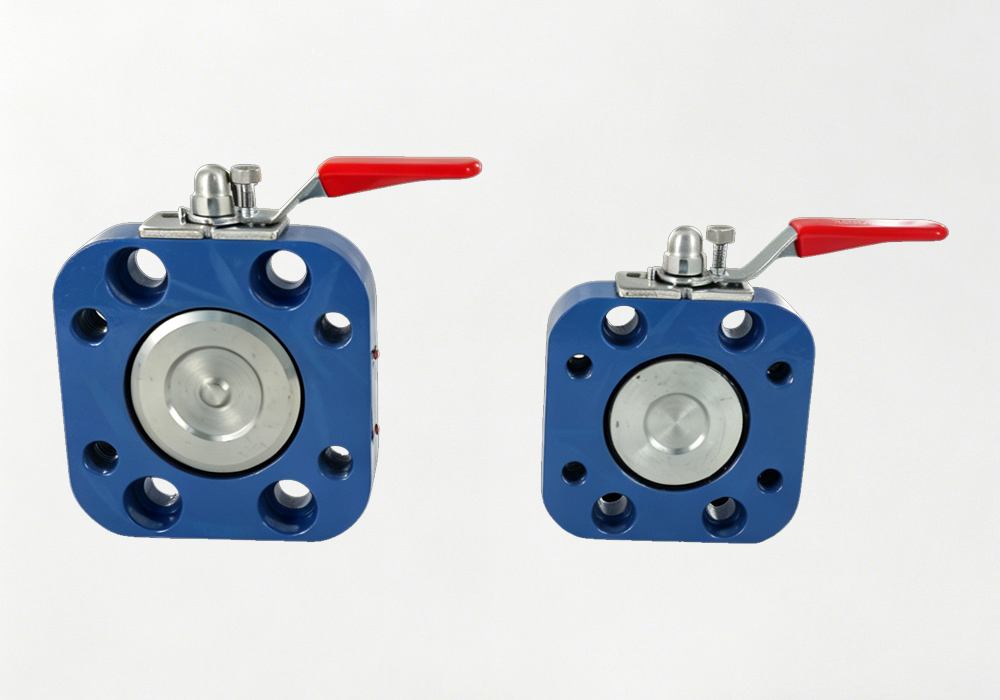

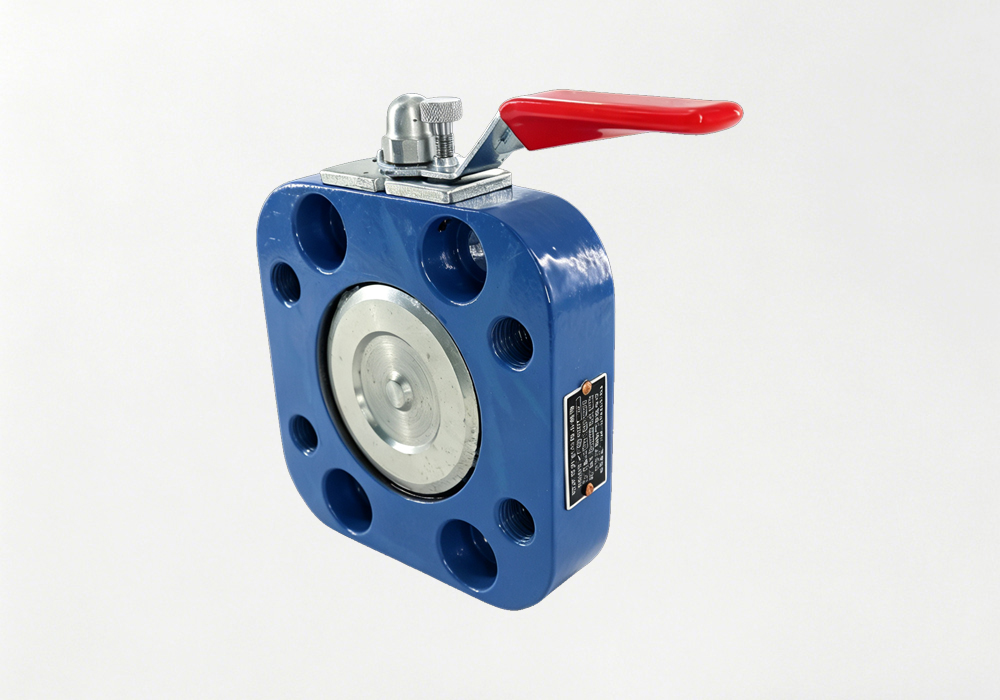

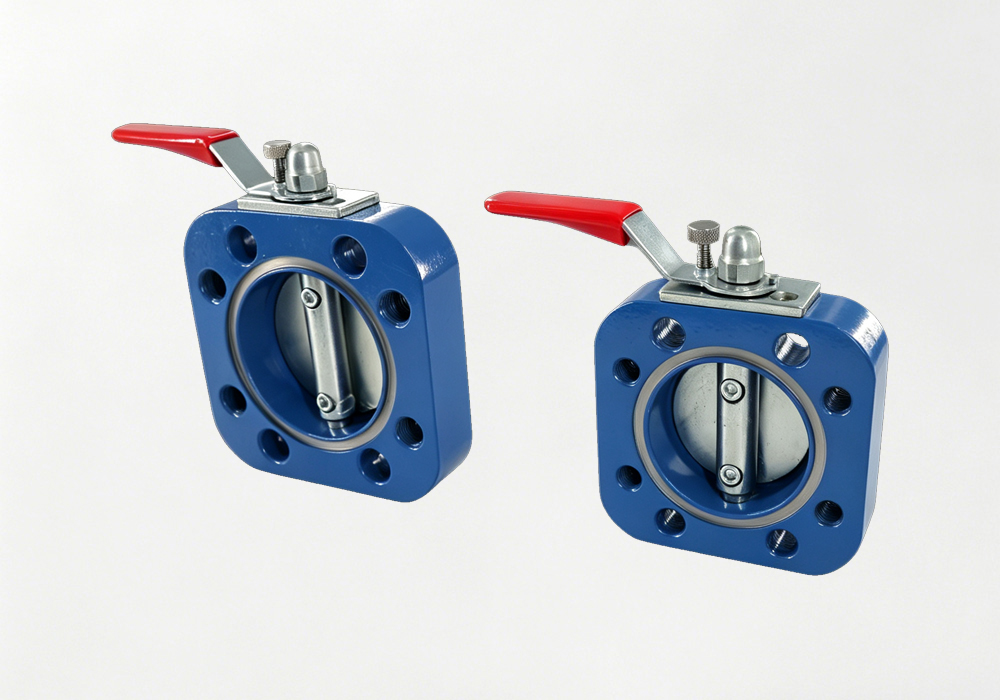

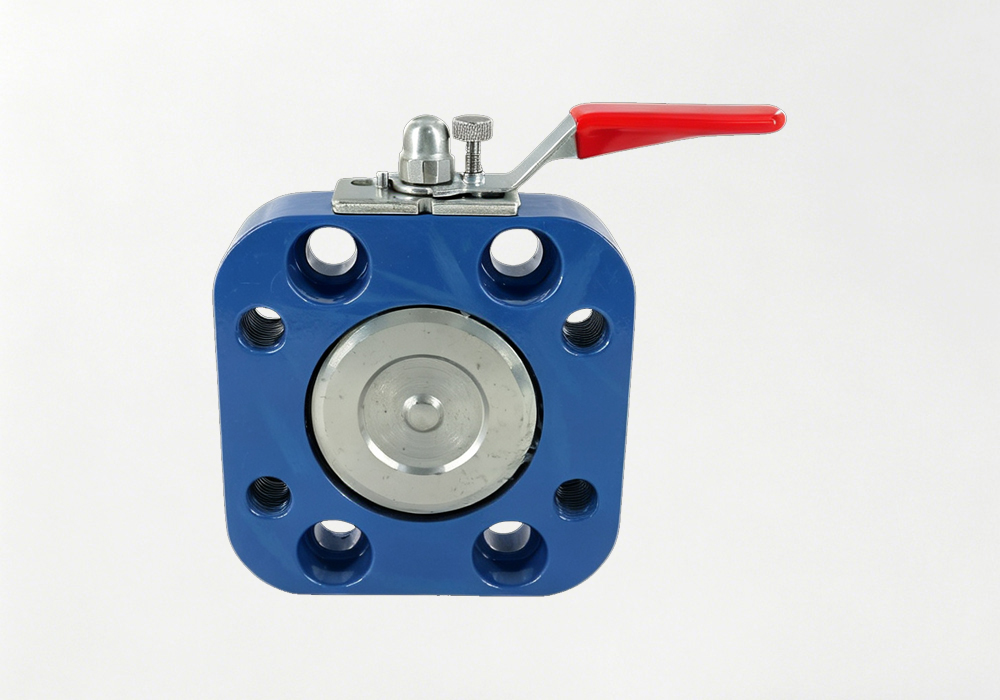

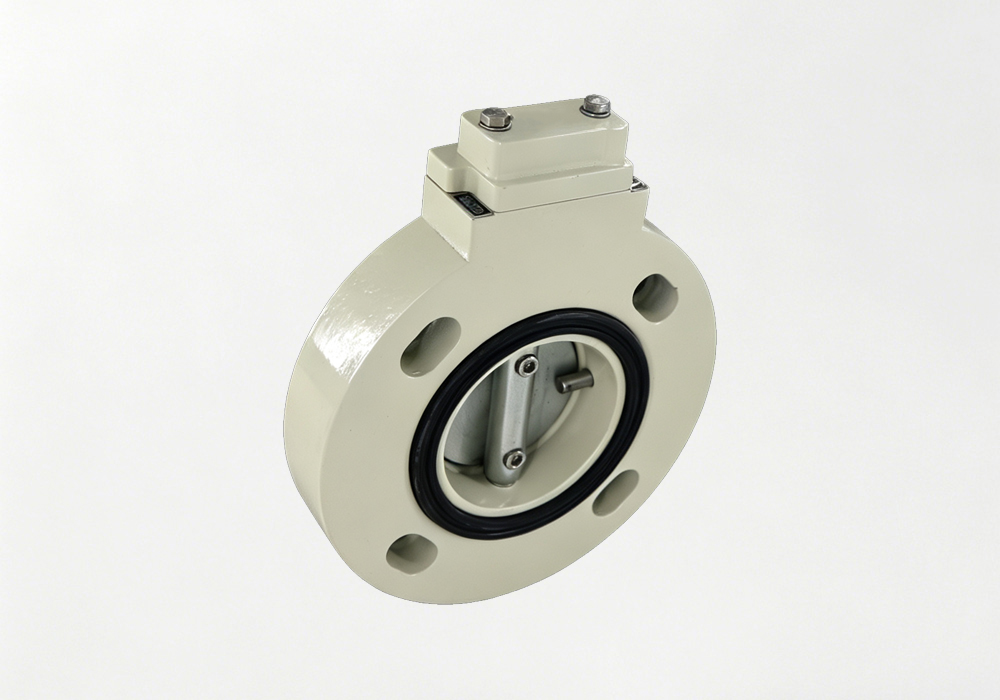

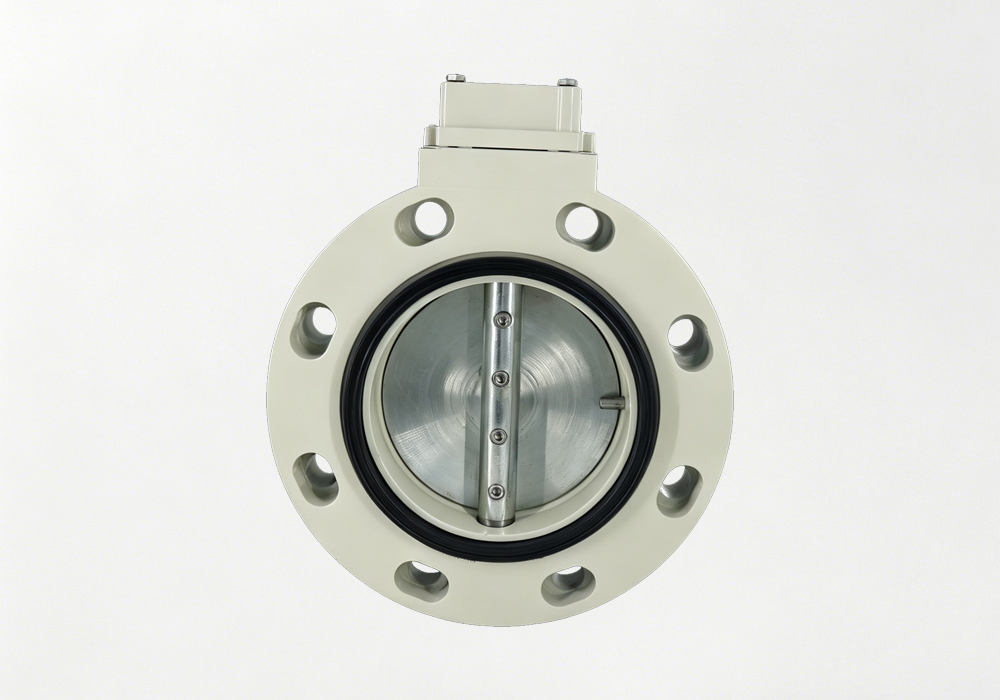

Задвижка-бабочка для трансформатора
Задвижка-бабочка для трансформатора — это поворотная запорная арматура (четверть оборота), специально разработанная для маслонаполненных силовых и распределительных трансформаторов. Она устанавливается на баке трансформатора, радиаторах, расширительном баке (консерваторе) и маслопроводных системах, обеспечивая надежное перекрытие и управление потоком изоляционного масла при минимальном перепаде давления и компактных габаритах.
Предназначенная как для ручного управления, так и для автоматизации с приводом, наша задвижка обеспечивает быструю изоляцию при техобслуживании, предотвращая утечку и загрязнение масла. Благодаря прочному корпусу из ковкого чугуна или литой стали, диску из нержавеющей стали и самокомпенсирующемуся уплотнению, задвижка гарантирует герметичность даже через миллионы циклов работы — в том числе в тяжелых температурных и сейсмических условиях эксплуатации.
Примечание: приведенные характеристики являются типовыми и могут быть адаптированы под конструкцию бака трансформатора и требования проекта. Пришлите, пожалуйста, стандарт фланца и чертеж (DWG / DXF) для подготовки индивидуального предложения.
| Параметр | Характеристика | Примечание |
| Номинальный диаметр (DN) | 50 – 400 мм | Изготовление нестандартных размеров по запросу |
| Номинальное давление | PN 6 / PN 10 / PN 16 | Доступны Class 125/150 |
| Материал корпуса | Ковкий чугун / литая сталь | Опционально нержавеющая сталь |
| Материал диска | Нержавеющая сталь (SS304 / SS316) | Доступно эпоксидное покрытие |
| Седло / уплотнение | NBR / EPDM / VITON (FKM) | Маслостойкое исполнение |
| Материал штока | Нержавеющая сталь (2Cr13 / SS416) | — |
| Тип соединения | Фланцевое (DIN / ANSI / GB) | Опционально тип wafer |
| Рабочая температура | −20 °C до +120 °C | Зависит от седла |
| Рабочая среда | Изоляционное масло трансформатора | Минеральное / синтетическое |
| Стандарты | IEC 60214, ГОСТ/GB/T 6451, DIN 3202 | Третьесторонние испытания по запросу |
По сравнению с традиционной задвижкой (затвором), задвижка-бабочка обладает существенными преимуществами по габаритам, весу, управлению и совокупной стоимости владения — что делает её предпочтительным выбором для современных вспомогательных трубопроводов трансформатора.
| Критерий сравнения | Задвижка-бабочка | Задвижка (затвор) |
| Монтажное пространство | Компактная, короткая монтажная длина | Громоздкая, длинный корпус |
| Вес | Легкая (до 60% легче) | Тяжелая |
| Управление | Четверть оборота, быстрое открытие/закрытие | Многооборотная, медленная |
| Герметичность | Полная герметичность, самокомпенсирующееся седло | Склонна к износу со временем |
| Обслуживание | Минимальное, седло заменяемое | Частая набивка сальника |
| Стоимость (TCO) | Ниже начальная и эксплуатационная | Выше общая стоимость |
Чтобы мы могли подготовить точное коммерческое предложение, пришлите, пожалуйста, следующую информацию при отправке запроса:
| Пришлите чертеж бака трансформатора (DWG / DXF) — подготовим бесплатное предложение по задвижке-бабочке в течение 24 часов. |
